產品中心

水用電磁閥

原理結構：直動式、分步直動式、先導活塞式
流體范圍：氣、水、油、蒸汽、燃氣、各種液體及氣體等
工作壓力：0-0.6Mpa、0.1-1.0Mpa、1.6Mpa~50Mpa
流體溫度：-50~40℃，-20~100℃，101~200℃，
型號規格：DN1-800
連接方式：內螺紋；法蘭
閥體材質：黃銅、304、316、316L、鑄鋼（≥DN25）
標準電壓：AC220V、AC110V、DC24V、DC12V
控制方式：常閉式、常開式、自保持式
安裝方式：水平、垂直
電氣連接：預埋式防水電纜線（線長度可定制）
介質粘度：小于50CSt（大于需定制）
特殊功能：E防爆型（dⅡCT5/T6）手動功能；信號反饋

水用電磁閥應用范圍

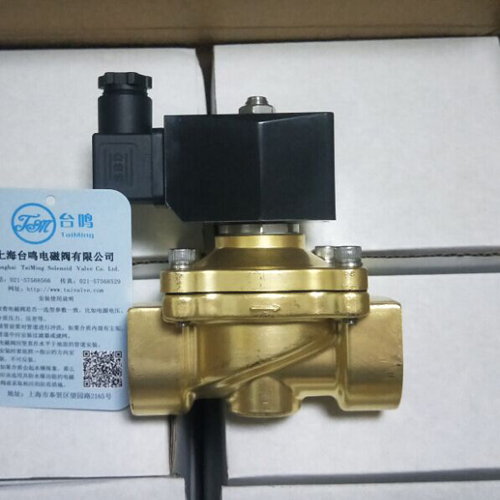

水用電磁閥也稱電磁水閥，電磁閥閥體采用黃銅，鑄鋼、304不銹鋼，堅固耐用，適合在較惡劣的環境下工作，有較強的抗氧化抗腐蝕能力，產品主要適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷，水用電磁閥由于本閥采用橡膠密封，故對工作介質的清潔大大減低，具有啟閉迅速，可靠性高等特點；廣泛應用水景藝術、音樂噴泉、跑泉、跳泉、等各種噴泉及水下管路、潮濕環境管路控制，適應于江、河、湖、海及人工水池等水下環境使用。
水用電磁閥的結構形式：
1、直動式結構，開啟迅速，無壓力啟動，使用范圍廣，常用于壓力在PN1.0MPa以內，口徑在DN50以內的規格。
2、先導式二次開閥結構，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構；常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。
電磁閥工作原理：
通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，推動關閉件向上移動，閥門打開；
斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速進入上腔室在關閥件周圍形成下低上高的壓差，推動關閉件向下移動，關閉閥門。

不銹鋼水用電磁閥外形尺寸：

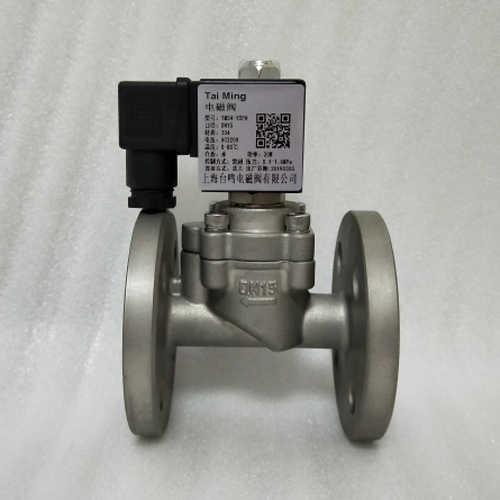

不銹鋼法蘭防爆電磁閥尺寸圖

公稱通徑	內螺紋				法蘭（單位mm）
公稱通徑	G螺紋	L	H	重量KG	L	H	D	K	n-d	重量KG
DN15	G1/2	70	150	2.3	100	150	φ95	φ65	4-φ14	3.5
DN20	G3/4	85	160	2.5	110	155	φ105	φ75	4-φ14	4
DN25	G1	95	165	2.8	125	165	φ115	φ85	4-φ14	5
DN32	G1-1/4	115	180	3.5	140	170	φ135	φ100	4-φ18	6.3
DN40	G1-1/2	130	190	4.3	150	180	φ145	φ110	4-φ18	7.5
DN50	G2	145	205	4.5	165	185	φ160	φ125	4-φ18	9
DN65					200	250	φ180	φ145	4-φ18	16
DN80					240	270	φ190	φ160	8-φ18	21
DN100					280	305	φ215	φ180	8-φ18	31
DN125					310	305	φ245	φ210	8-φ18	41
DN150					460	360	φ280	φ240	8-φ23	56
DN200					600	450	φ335	φ295	12-φ23	91
DN250					650		φ405	φ355	12-φ26
DN300					750		φ460	φ410	12-φ26
DN350					850		φ520	φ470	16-φ26
DN400					950		φ580	φ525	16-φ30
DN500					1150		φ715	φ650	20-φ33

水用電磁閥使用須知：
1、使用前注意檢查元件，在運輸過程中是否損壞。
2、安裝前必須先把管道清洗干凈，必免雜物影響電磁閥正常工作。
3、閥前應安裝過濾器，并注意消除管接頭，管子內的金屬顆粒，粉塵及油污等。
4、安裝時，請注意流動方向及接管是否正確。
5、安裝時，按水平的配管施工安裝，切忌倒掛安裝。
6、使用時，請嚴格遵守各項技術要求，如工作電壓，動作頻率，工作壓力，使用溫度；整機調試時，建議先用手動裝置調試，然后再通電調試。
