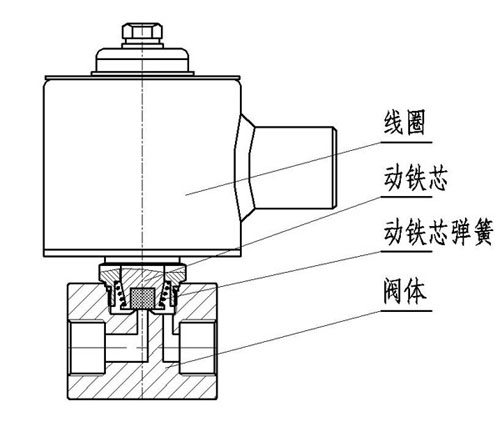

直動式電磁閥主要由電磁線圈、閥體、閥蓋、動鐵芯、彈簧等部分組成具體結構見圖
直動式電磁閥結構特征：
直動式電磁閥采用不銹鋼閥芯結構，使閥的防腐性能力大大提高，克服了易卡死的弊端，介質截止處采用相對應的材料密封，提高了閥的密封性能，延長了電磁閥的使用壽命。
直動式電磁閥工作原理：
對于常閉型電磁閥，當電磁線圈通電時，閥鐵芯吸合，閥門打開;當電磁線圈斷電后，閥芯因自重及閥芯彈簧作用下落，閥門關閉。
對于常開型電磁閥，當電磁線圈通電后，閥鐵芯吸合，閥形成關閉狀態，當電磁線圈斷電后，閥芯靠彈簧復位，閥形成打開狀態。
帶信號反饋的原理：當電磁閥打開時，公共線與開信號線相通，與關信號線不通;當電磁閥關閉時，公共線與關信號線相通，與開信號線不通。
問：直動式電磁閥和先導式電磁閥在用途上有什么不同？
答：直動式電磁閥是通過電磁線圈通電，直接打開主閥口，介質流通，零壓力易可啟動，直動式電磁閥相比較先導式的啟動速度快。
先導式電磁閥當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。
區別在于直動式是適用零壓及小口徑管道，先導式適用高壓及大口徑管道。
